背景介紹

火力發電廠鍋爐的主再熱蒸汽、給水管道等爐外管道系統具備輸送工質流量變化大，參數調整范圍寬等特點。導致運行過程中管道伸縮量變化顯著，對支吊架系統的動態載荷沖擊影響極大。實際工作中，經常發生支吊架的偏移、欠載、過載甚至斷裂失效等缺陷故障。而一旦某一支吊架發生斷裂失效，管道的整體重量會重新分配到其他支吊架和焊口區域，極有可能導致其他支吊架與焊口過載、斷裂等現象的連鎖反應，如不能及時發現、及時處理往往會釀成重大的安全事故。

解決方案

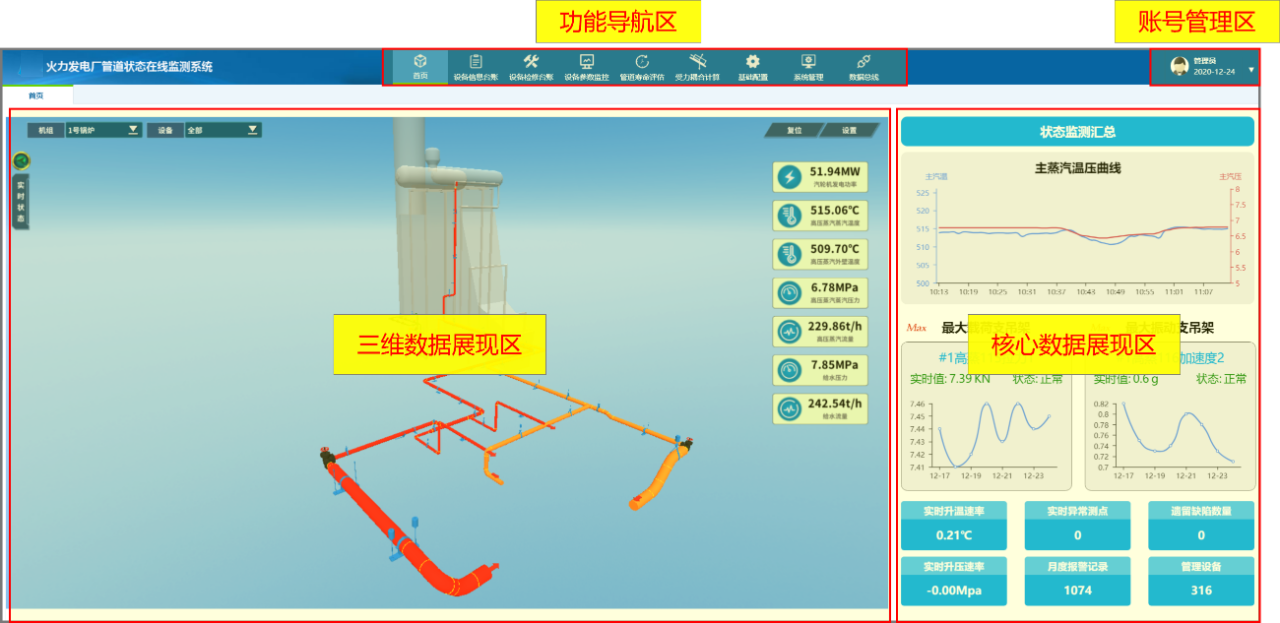

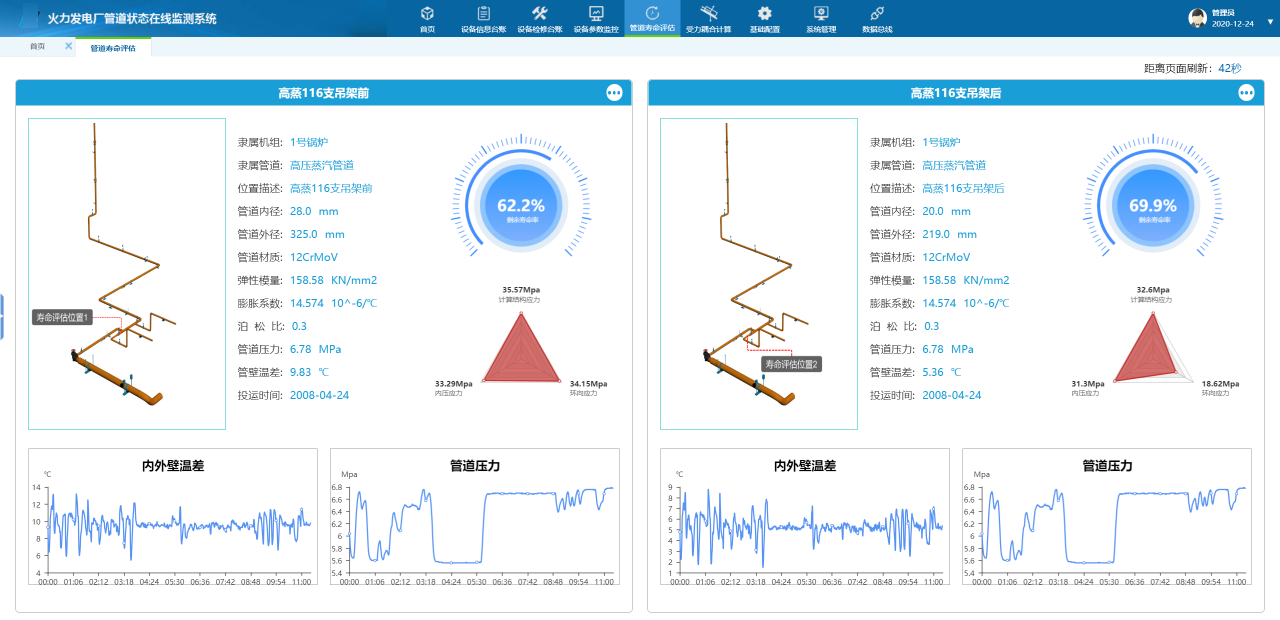

本項目旨在通過信息化系統建設整合項目現場針對管道及其支吊架設備安裝的各類物理測點數據以及SIS系統中既有的管道運行監控數據，實現鍋爐高壓蒸汽管道、低壓蒸汽管道、高壓給水管道及其附屬設備工作狀態的實時監控、風險預警與歷史參數指標查看。實現設備參數的三維可視化展現的同時實現設備基本信息臺帳、檢修記錄臺帳的有效管理。同時基于甲方提供的管道壽命風險評估算法結合管道壓力/溫度/壁厚/管徑、材料強度參數等基礎數據，完成算法程序開發，實現管道壽命損耗計算，判斷壽命下降趨勢是否異常，核實風險預警的準確性。

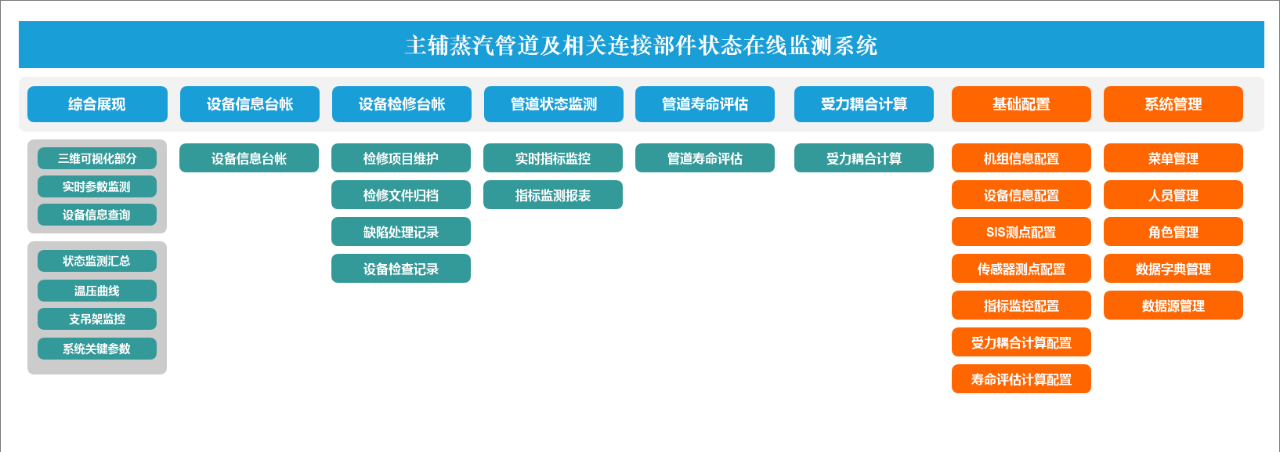

功能架構

應用效果

項目通過整合傳感器感知技術、計算機信息技術、三維可視化展現技術實現輔蒸汽管道及相關連接部件安全監督管理工作的信息化升級。輔助電廠管理人員實時評估設備健康狀態，追溯事故成因，提升電廠“狀態監測及風險評估”相關技術管理能力，為后續開展相關技術的研究管理工作打下良好基礎。
